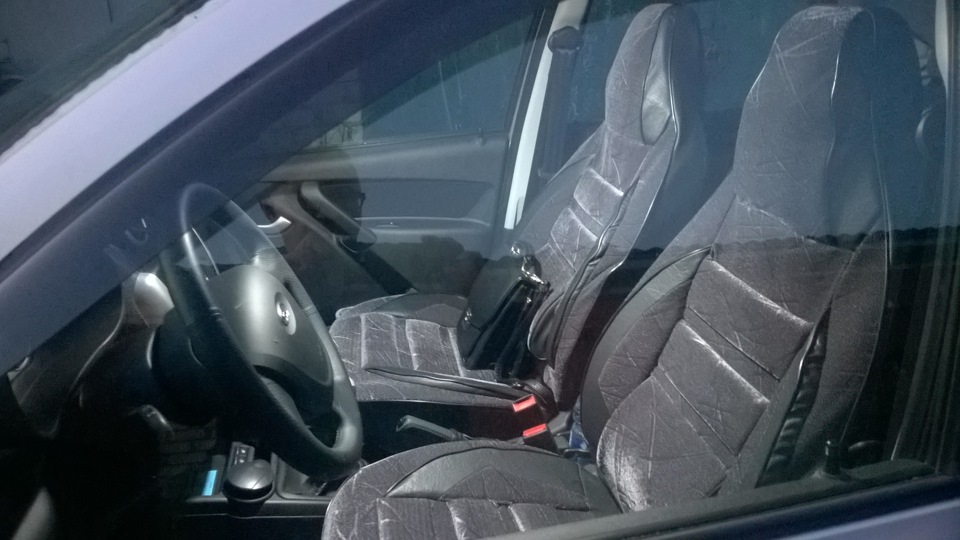

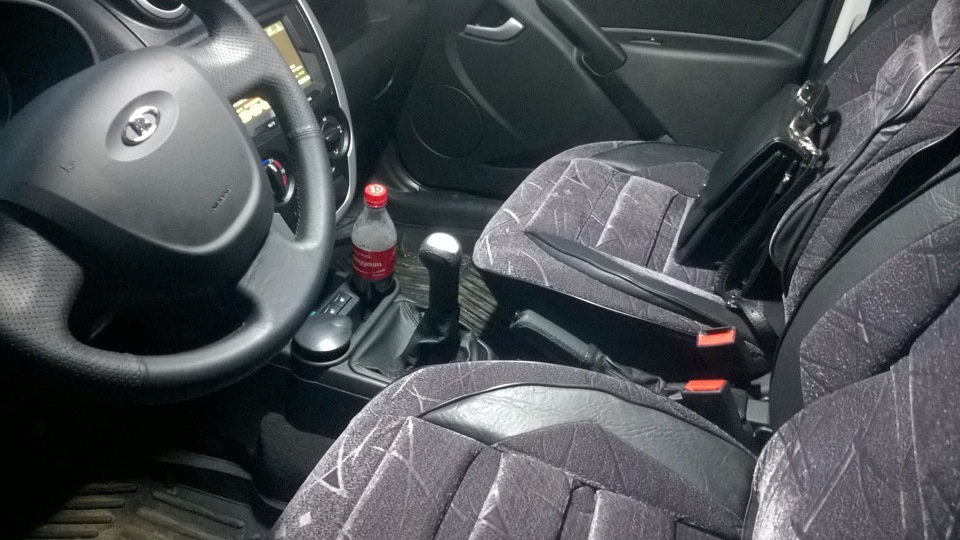

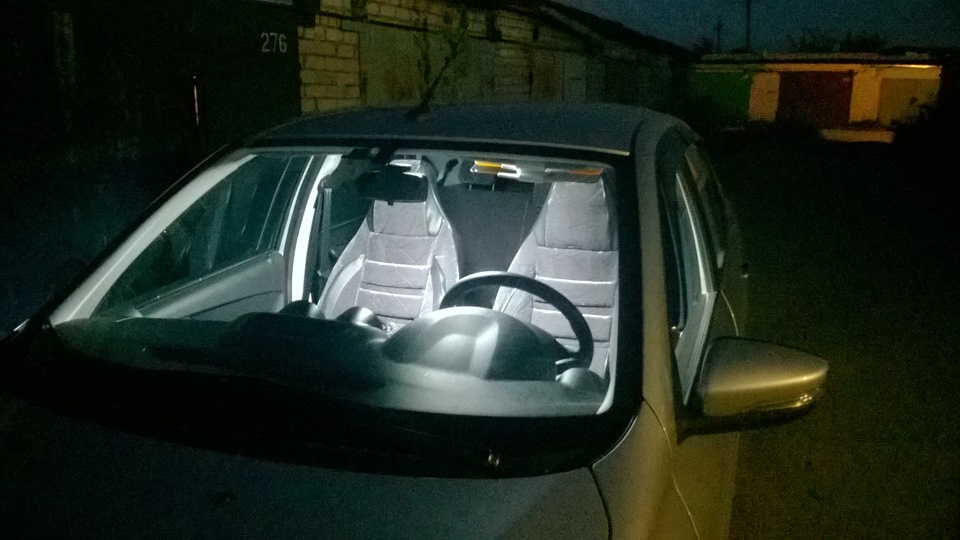

Решил сделать белый свет в плафоне… читал отзывы других — понравилось. Реально становится светлее и удобнее. Минус — с улицы все видно))) Сидишь, как в аквариуме))) «Шоу «ЗА СТЕКЛОМ»…

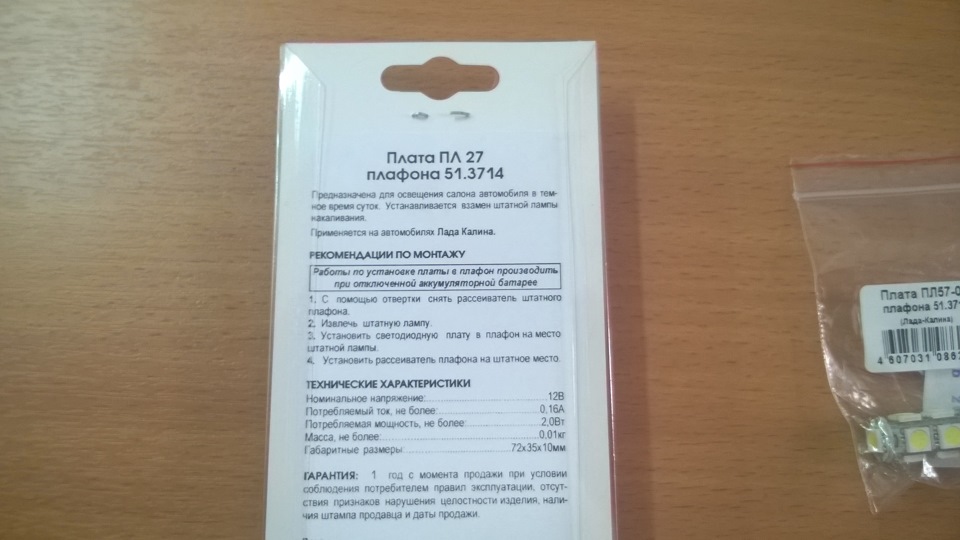

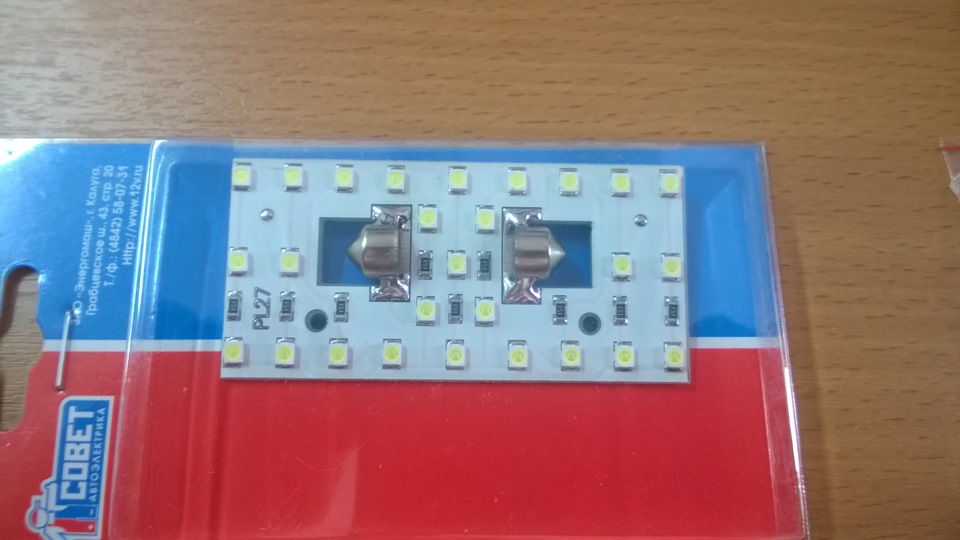

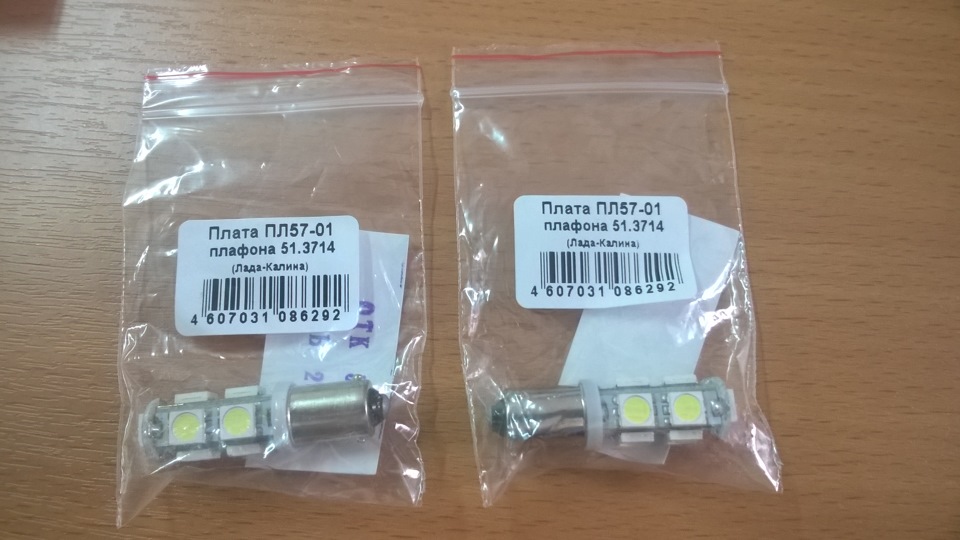

заказывал здесь www.12vi.ru/767/900/
Mileage: 2300 km
Подключение и установка плафона освещения салона Калины в Гранту
Снимаем плафон салона Гранта и отрезаем разъем.
Распиновка проводов следующая:
- Белый с красным — общий плюс.
- Черный — постоянная масса.
- Коричневый с зеленым — масса от концевиков.
Распиновка проводов от плафона салона Калины:
- Красный — плюс.
- Черный — постоянный минус.
- Зеленый — масса от концевиков.
Обжимаем клеммы, одеваем термоусадочную трубку.
Подключаем по следующей схеме:
- Белый с красным подключаем на красный от плафона.
- Коричневый с зеленым на зеленый.
- Черный с черным.
Устанавливаем фонарь освещения салона Калины на место и проверяем его работу.
Выбор подсветок салона.
Обычно автомобилисты выбирают цвет будущего освещения, под цвет своего автомобиля. Как наиболее универсальный вариант – белый и синий цвет. Белый часто поставляется в комплектации к автомобилям класса бизнес и выше. Синий часто можно увидеть в спортивных автомобилях.
В наличии подсветки салона:
- белые,
- синие,
- красные,
- зеленые,
- многоцветные
Светодиодное освещение автомобиля, стремительно набирает огромную популярность в любой стране. Качественная, светодиодная подсветка салона автомобиля может сделать благоприятной обстановку водителю и пассажирам. Однако не стоит переусердствовать, не забывайте что перенасыщение авто яркими цветами может отвлекать внимание водителей на дороге.
Существуют 2 основных места для установки, под ноги водителя и пассажиров со стороны торпеды, или под ноги со стороны сидений.
Купить подсветку Вашего салона автомобиля легко, достаточно позвонить в наш магазин, или заказать через сайт, отправив товар в корзину, доставка по Москве осуществляется в день заказа, или на следующий день. Отправка в регионы России осуществляется почтой или транспортной компанией.
Владельцы автомобилей Лада Веста и XRAY с первых дней эксплуатации сталкиваются с недостатком подсветки заднего ряда сидений. В связи с этим заводом-изготовитель внедрит соответствующую опцию на Лада Веста (комплектациях Comfort и Luxe) в 2021 году. Водители более простых комплектаций могут доработать подсветку салона своими руками.
Установка
- Выбираем место для крепления плафона освещения в задней части автомобиля. Находим ребро жесткости, надавливая на обшивку потолка. Для удобства можно сделать шаблон крепления из малярного скотча, который наклеиваем на обшивку потолка в том месте, где будет размещаться плафон.
- Делаем отверстие в обшивке потолка по шаблону при помощи канцелярского ножа.
- Делаем дрелью отверстия в ребре жесткости и закрепляем рамку плафона при помощи винтов.
- Защелкиваем плафон в рамке.
Подключение
Все необходимые контакты для подключения дополнительного светильника есть в переднем плафоне. Чтобы протянуть провода снимать обшивку крыши совсем не обязательно, достаточно немного отогнуть ее с края или немного вывести из уплотнителя дверей.
Схема переднего плафона Lada Priora:
- крайний левый (красный) — «масса»
- центральный (белый) — +12В
- крайний правый (черный) — «масса» (концевики дверей)
Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina:
- крайний левый (черный) — «масса»
- центральный (зеленый) — «масса» (концевики дверей)
- крайний правый (красный) — +12В
Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL:
- 11 и 14 — +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
- 15 — «масса».
- 17 — «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.
Результат такого подключения на видео:
Внимание! цвета проводов могут отличаться в зависимости от комплектаций автомобиля. Ориентируйтесь на номера контактов и проверяйте проводку при помощи мультиметра.
Установка
- Выбираем место для крепления плафона освещения в задней части автомобиля. Находим ребро жесткости, надавливая на обшивку потолка. Для удобства можно сделать шаблон крепления из малярного скотча, который наклеиваем на обшивку потолка в том месте, где будет размещаться плафон.
- Делаем отверстие в обшивке потолка по шаблону при помощи канцелярского ножа.
- Делаем дрелью отверстия в ребре жесткости и закрепляем рамку плафона при помощи винтов.
- Защелкиваем плафон в рамке.
Установка
- Выбираем место для крепления плафона освещения в задней части автомобиля. Находим ребро жесткости, надавливая на обшивку потолка. Для удобства можно сделать шаблон крепления из малярного скотча, который наклеиваем на обшивку потолка в том месте, где будет размещаться плафон.
- Делаем отверстие в обшивке потолка по шаблону при помощи канцелярского ножа.
- Делаем дрелью отверстия в ребре жесткости и закрепляем рамку плафона при помощи винтов.
- Защелкиваем плафон в рамке.
Тюнинг салона Лада Гранта своими руками: панель приборов
Как показывает практика, подавляющее большинство владельцев Лада Гранта не устраивает такой элемент салона автомобиля, как панель приборов. А именно, цвет и интенсивность ее подсветки. Многие автовладельцы обращаются за помощью в специализированные автомастерские, однако усовершенствовать данную деталь вполне под силу самому. Главное, что потребуется для этого – опыт в работе с паяльником и оловоотсосом. Рассмотрим такой тюнинг более детально.
Стоит помнить, что этот элемент салона Гранты оснащен светодиодами. Это значительно отличает Гранту от ее предшественницы – Лады Калины.
Исходя из этого, тюнинг щитка приборов Гранты будет отличаться от улучшения предыдущих моделей ВАЗ.
Прежде чем выполнять тюнинг данной детали в Лада своими руками, необходимо ее разобрать. Для этого нужно разогнуть пластиковые фиксаторы, расположенные по всему периметру панели приборов. Далее снимаем заднюю крышку. Последнюю легко достать, потянув вверх за специальные стрелки. После демонтажа крышки мы увидим плату панели приборов Гранты. Достаем ее и приступаем к дисплею. Он может быть припаянным к панели, и чтобы вытащить его, необходимо использовать оловоотсос. После отпаивания усики дисплея должны свободно перемещаться в местах посадок. После демонтажа дисплея мы получаем доступ ко всем светодиодам панели Лада.
Далее необходимо вставить свои светодиоды вместо заводских, после чего сразу же проверить исправность всего щитка приборов. Если все огни работают, то можно приступать к обратной сборке. Собирая панель приборов, особое внимание стоит обратить на расположение усиков дисплея. Они должны максимально точно войти в свои посадочные места. В противном случае система перестанет работать. По окончанию сборки стоит обработать крышку щитка Гранты кремом Антискрип.
Замена лампочки подсветки салона lada 2129 (ваз 2129)
- Снятие и установка плафона освещения салона Гранты
- Подключение и установка плафона освещения салона Калины в Гранту
- Установка светодиодов в плафон салона Калины
- Доработка плафона освещения салона Гранты
- Установка дополнительного плафона освещения от Приоры в салон Лады Гранта
Снятие и установка плафона освещения салона Гранты
Необходимый инструмент: плоская и крестовая отвертки. Перед началом работ отсоединить минусовой провод от аккумулятора.
Замена одиночного плафона освещения салона
1. Поддеть плафон плоской отверткой.
2. Снять плафон салона из корпуса.
3. Отсоединить провода, сжимая колодку.
1. Вывернуть два винта крепления корпуса плафона салона.
3. Установка фонаря салона Гранты производится в обратной последовательности.
Замена плафона салона с раздельным освещением
1. Нажать на пластиковый фиксатор крышки блока освещения салона.
2. Снять крышку плафона.
3. Вывернуть два винта крепления.
4. Разъединить колодки с проводами, снять корпус плафона.
Чтобы разобрать плафон освещения, следует:
1. Отсоединить клеммы с проводами от выводов неисправного выключателя.
2. Нажать на пластиковые фиксаторы выключателя.
3. Снять фиксаторы из корпуса.
Сборка фонаря освещения салона производиться в обратной последовательности.
Подключение и установка плафона освещения салона Калины в Гранту
Снимаем плафон салона Гранта и отрезаем разъем. Распиновка проводов следующая:
· Белый с красным — общий плюс.
· Черный — постоянная масса.
· Коричневый с зеленым — масса от концевиков.
Распиновка проводов от плафона салона Калины:
· Черный — постоянный минус.
· Зеленый — масса от концевиков.
Обжимаем клеммы, одеваем термоусадочную трубку. Подключаем по следующей схеме:
· Белый с красным подключаем на красный от плафона.
· Коричневый с зеленым на зеленый.
· Черный с черным.
Устанавливаем фонарь освещения салона Калины на место и проверяем его работу.
Установка светодиодов в плафон салона Калины
Просто так заменить лампы на светодиоды нельзя, потому что полярность не та. Для того, чтобы все получилось, понадобится только реле на замыкание и колодка к нему. Подцепляем к бело-красному проводу еще два (один подключаем на обмотку реле, другой на одну из клемм). Берем провод коричневый с зеленым, и отрезаем кусочек провода с клеммой. Этот кусочек подсоединяем ко второму контакту реле, а сам провод на свободный контакт обмотки. Реле можно положить между крышей и обшивкой салона. Подключаем все это к плафону так:
· Белый с красным — к черному в плафоне.
· Коричневый с зеленым — к зеленому.
· Черный — к красному.
Если будете делать, попробуйте сделать это в плафоне чтобы не резать провода до колодки.
Доработка плафона освещения салона Гранты
Самый простой способ доработать фонарь салона в Гранте — заменить лампу на светодиодную. Однако, ярче светить от этого плафон не будет, если только на чуть-чуть. Чтобы не прибегать к переделкам и увеличить яркость фонаря в разы, достаточно найти светодиодные модули (ELF 5SMD, 12В, IP67). Они представляют из себя сборку из нескольких сверхярких диодов, и используются для подсветки рекламных коробов и объемных букв (91р/шт).
Установка светодиодных модулей в плафон салона Гранты проблем не вызывает. Снимаем плафон, затем в его боковые секции вставляем модули, подсунув их под лапки штатной лампочки. В средней секции придется немного подрезать пластиковые уши-клипсы. Ничего приклеивать, паять или сверлить не нужно.
Подключение светодиодных модулей тоже элементарное. Наматываем провод питания на контакты лампочки. В результате потребление каждого модуля из четырех диодов около 0,5 ватт. Световая отдача от всего плафона, как от мощной энергосберегающей лампочки. Все просто, эффективно и недорого.
Установка дополнительного плафона освещения от Приоры в салон Лады Гранта
Давно хотел это сделать… никак не мог найти рамку от плафона Приоры. Хотел заказать в инете за 900р., но решил, что дорого. И вот недавно зашел в магазин зч, спросил эту рамку, и мне ее дали всего за 180р. Плафон использовал штатный, он у меня уже был, т.к. впереди поставил от калины. Поставил лампу на 10ват — светит нормально, то, что надо. Всем советую поставить. Питание взял от главного плафона. Потолок резал канцелярским ножом.
вырезаем дыру в потолке, прям под ребром жесткости., протягиваем трехжильный провод от центрального плафона
прикручиваем рамку от приоры… саморезами к усилителю крыши, аккуратно, чтобы не проткнуть крышу насквозь
подключаем провода к плафону, и вставляем в рамку
