Расширительный бачок для охлаждающей жидкости

Расширительный бачок охлаждающей жидкости! Замена!

Ну и ко всему перечисленному в моих предыдущих постах, посвящённых охлаждающей жидкости. Бачок ОЖ не стал исключением. В октябре месяце я поменял и его. Ибо уходить снова стала ОЖ. Вот после замены бачка антифриз уже ну никуда не девается. Уже просто некуда ему убегать. Сейчас на холодную проверяю и вижу, что всё на месте. Всё как полагается. В дальнейшем буду следить за теплообменником, т.к. это частая проблема в наших опелях. На данный момент всё отлично функционирует.

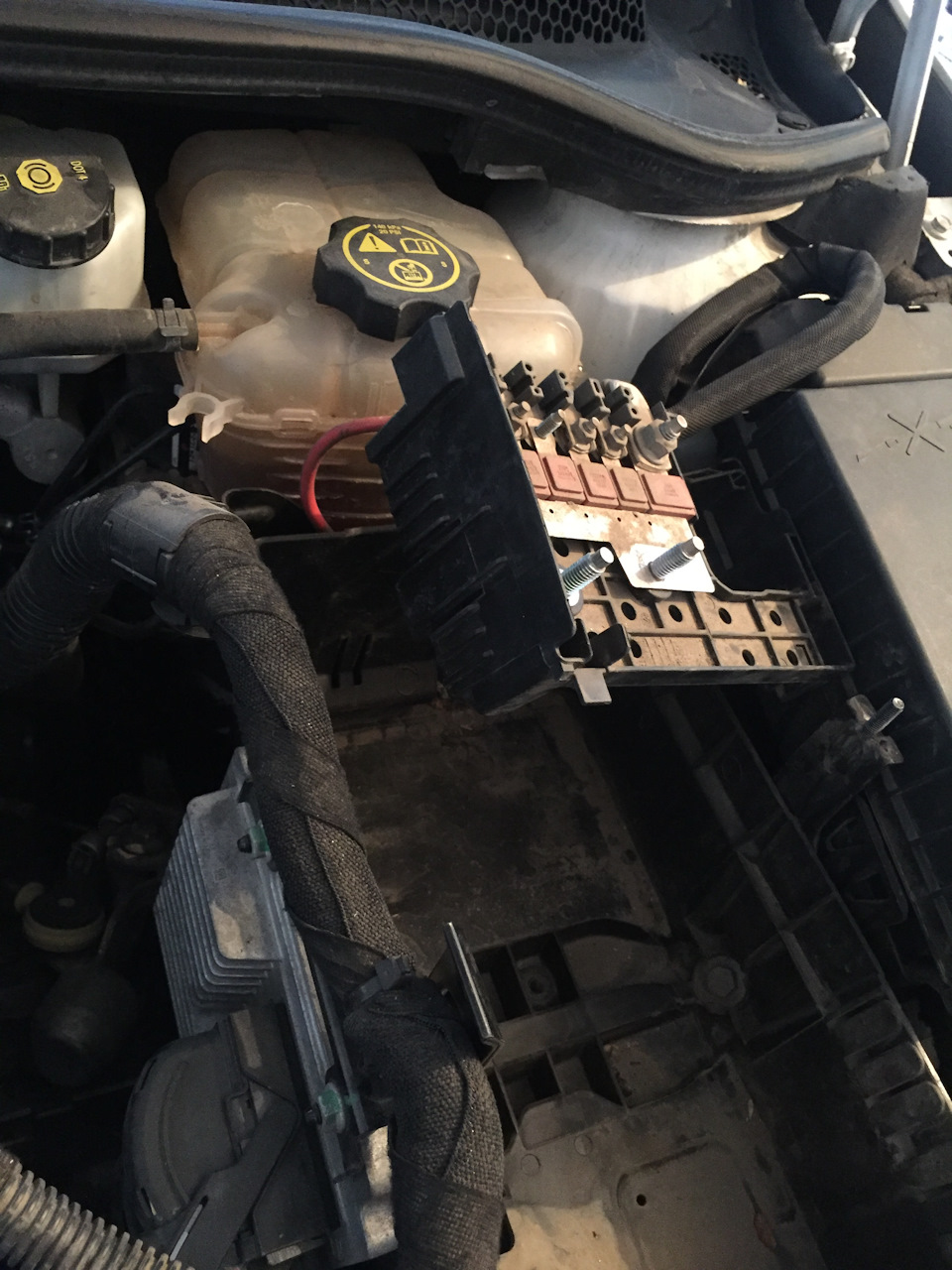

Продолжала уходить жидкость, оставалось одно: бачок, остальное уже заменено. Залез между аккумулятором и бачком и увидел потёки. Решил покупать и менять.

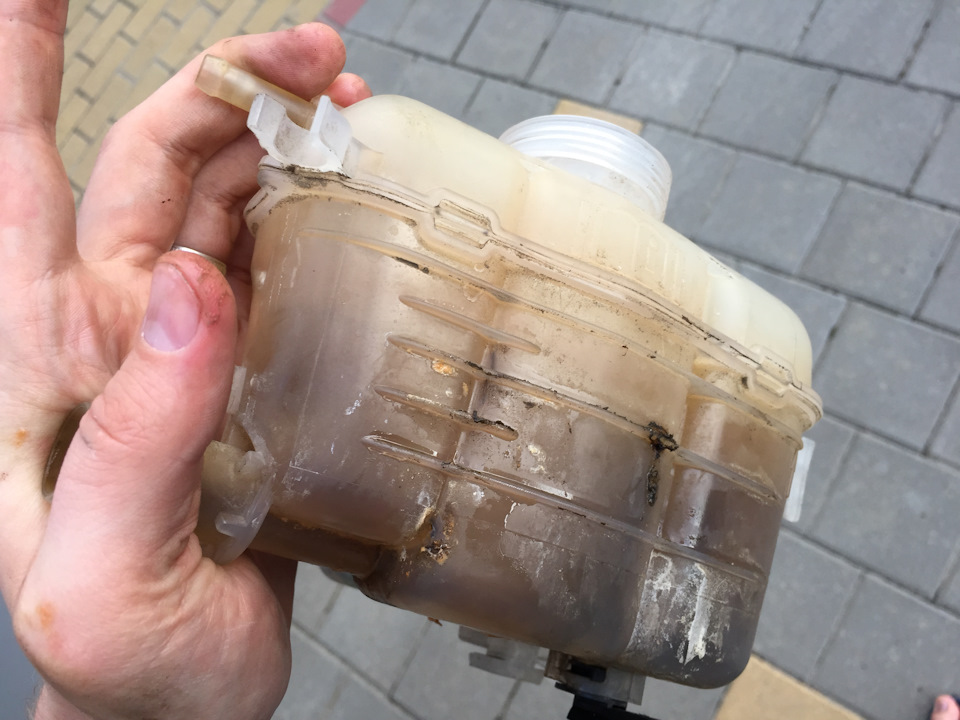

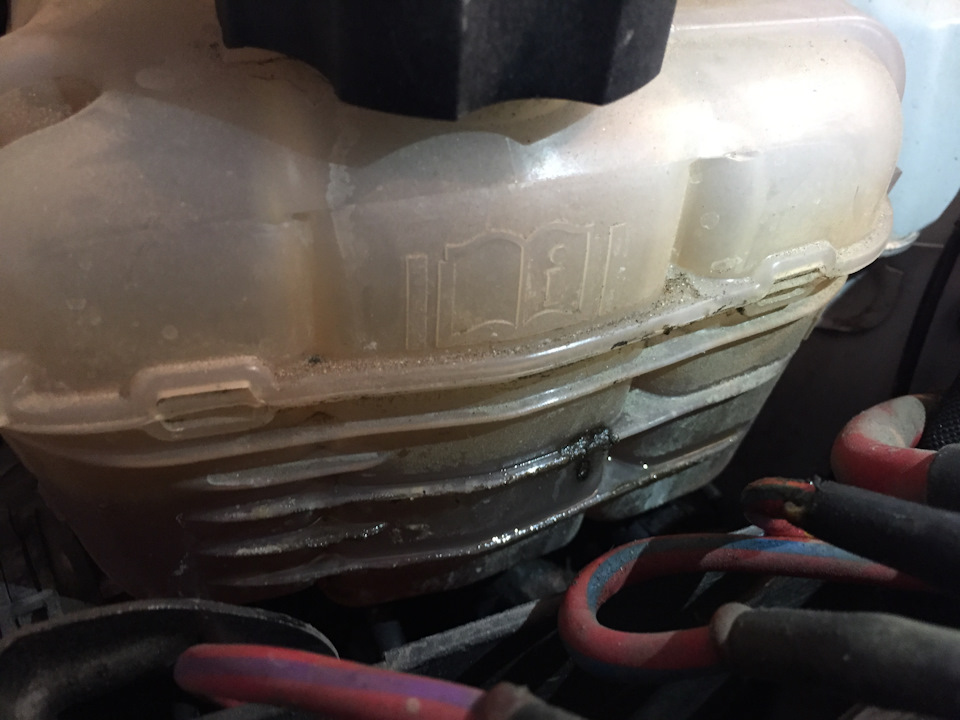

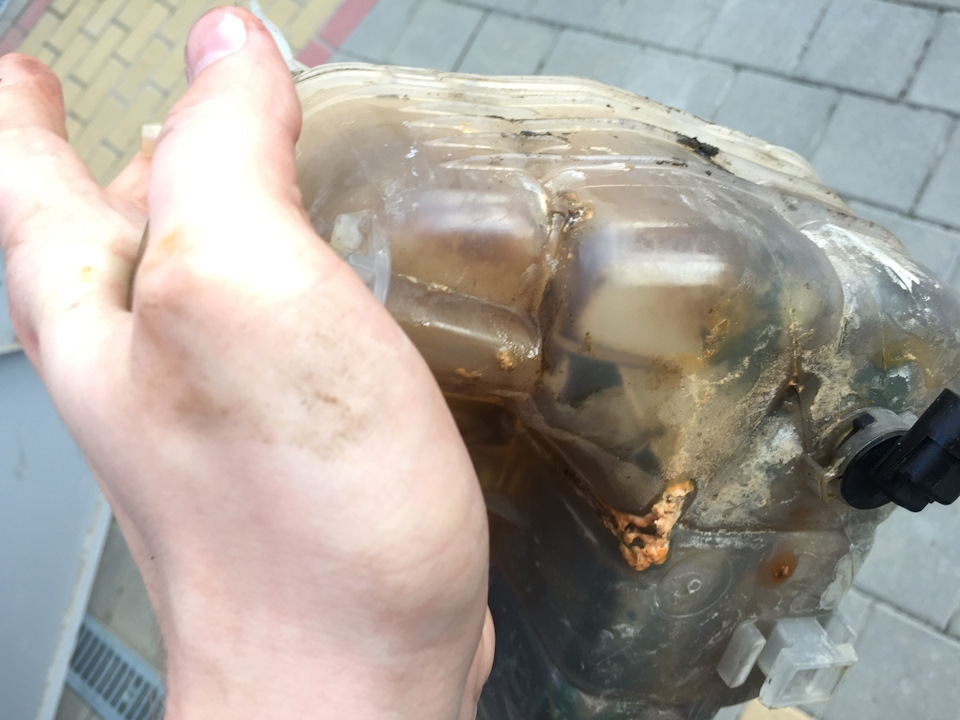

Далее видим вот такую не приятную картину

Ну и снимаем его соответственно так, чтобы он не потёк. Всё это дело можете либо перелить, либо залить заново новую ОЖ. Вот так он выглядел снятым… Тут невооружённым глазом видно, что ему конец.

Далее меняем, устанавливаем новый бачок

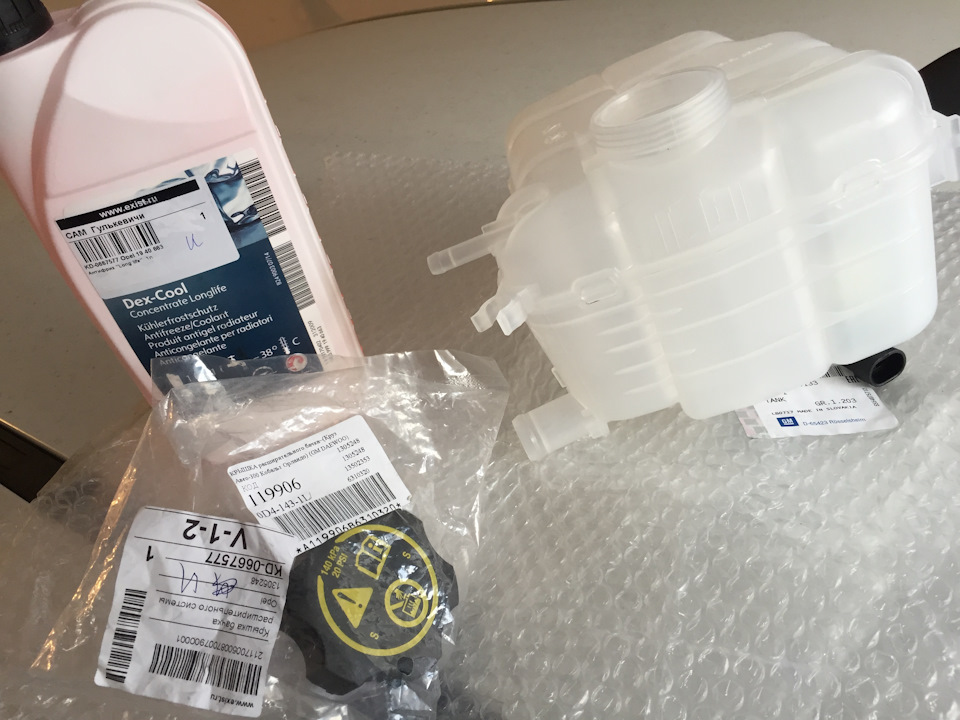

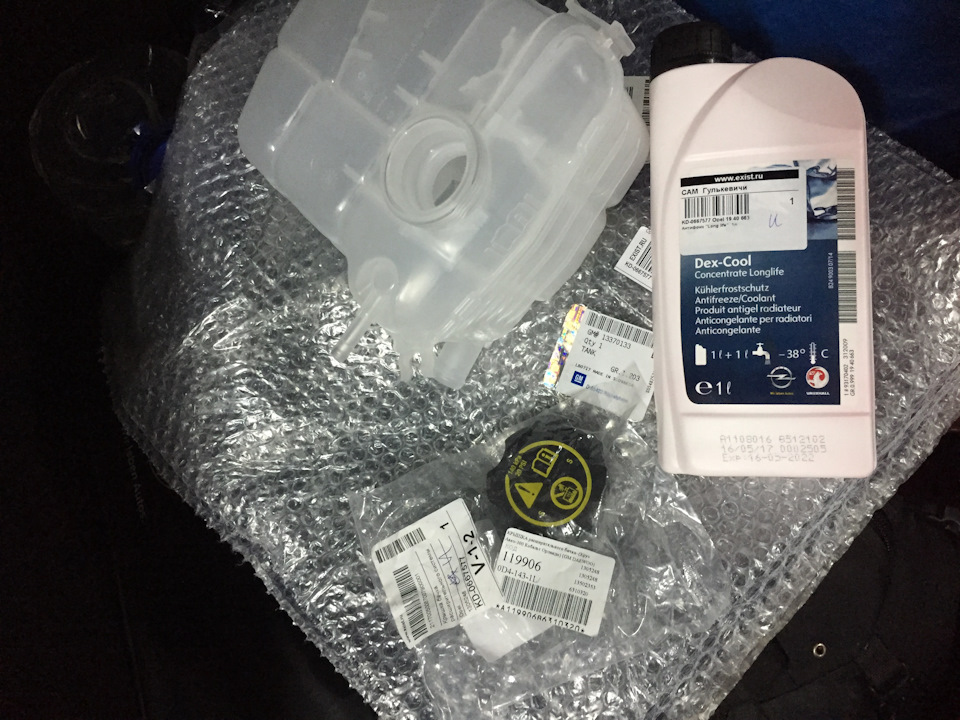

Все новые детали заказывал в крайний срок у поставщика Exist Всё новое, всё хорошо упакованное и готово к установке. Решил заодно менять крышку бачка, т.к. не первый раз слышал, что и она влияет на многое. Чему подтверждение. У sharky77 всё поменяно, а температура ОЖ на бортовом была не по стандарту. Так вот после замены крышки, всё встало в норму. Вот так вот. Не скупитесь, покупайте крышки, меняйте)

На этом вроде бы всё. Установил, залил жидкость, закрутил крышку и в путь.

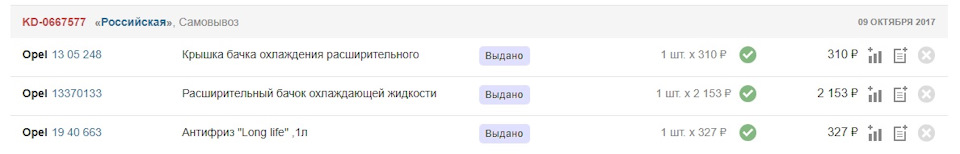

С октября по апрель месяц без нареканий. Всем спасибо) А и да. В завершении цены и артикулы.

Для чего предназначен и где находится расширительный бачок системы охлаждения двигателя

Итак, достаточно открыть капот, чтобы обнаружить указанный бачок. Как правило, данный элемент всегда на виду, чтобы водитель мог с легкостью контролировать уровень ОЖ, а также доливать тосол или антифриз при необходимости. На разных автомобилях бачок может быть установлен слева или справа от силового агрегата, ближе к моторному щиту или дальше от него.

Главной функцией бачка является компенсация изменяющегося объема ОЖ. Такой эффект возникает в результате изменения температуры жидкости. Устройство системы охлаждения может отличаться, в одних случаях бачок является простой емкостью для избытков жидкости, тогда как в других это целое устройство, способное регулировать давление в системе.

Если просто, залив такую жидкость в радиатор, после нагрева ДВС и его выхода на рабочие температуры, жидкость также нагреется и произойдет ее расширение. Получается, фактически образуются излишки, происходит рост давления и т.д.

Если же заглушить мотор, после остывания ОЖ снова происходит уменьшение объема жидкости, а в системе создается разрежение. Это приводит к тому, что через клапан в крышке радиатора засасывается наружный воздух. Вполне очевидно, что в этом случае будут создаваться воздушные пробки, которые становятся причиной нарушения теплообмена, перегревов двигателя, некорректной работы системы охлаждения и т.п.

Для того чтобы этого не происходило, устанавливается отдельная емкость (бачок системы охлаждения), куда попадают излишки горячей ОЖ из радиатора. Также наличие жидкости в бачке позволяет избежать создания разрежения и образования воздушных пробок, так как при уменьшении объема в результате остывания жидкость из бачка заполняет собой пустоты.

Сегодня конструкторы пошли еще дальше, перенеся перепускной клапан, который раньше был в крышке радиатора, на крышку расширительного бачка. Получается, сброс давления и излишков антифриза при закипании происходит через крышку бачка. Другими словами, бачок взял на себя функцию верхней части радиатора и перестал быть простым резервуаром.

Такое решение позволяет реализовать доступ для излишков горячего антифриза в расширительный бачок. При остывании ОЖ также получается добиться компенсации недостающего объема в системе путем поступления жидкости из бачка. Такая схема исключает попадание воздуха в радиатор и образование воздушных пробок в системе.

Расположение и устройство расширительного бачка

Изготавливаются расширительные бачки преимущественно из прозрачной пластмассы. На боковую стенку при изготовлении наносят специальную шаклу, позволяющуюю следить за уровнем охлаждающей жидкости в системе. Нижняя метка на боковой поверхности указывает минимально допустимый уровень жидкости. Максимальный уровень охлаждающей жидкости в бачке при холодном двигателе должен находиться на 25-30 мм выше верхней метки, нанесенной на боковую сторону расширительного бачка.

При расчете систем охлаждения принято оставлять на температурное расширение примерно 1/20 общего объема жидкости. Именно столько антифриза может поместиться между отметками Min и Max

Располагается расширительный бачок рядом с радиатором и крепится непосредственно к кузову автомобиля. Середина бачка и верхний край радиатора располагаются на одном уровне — по принципу сообщающихся сосудов. При помощи шланга, находящегося в нижней части расширительного бачка, он подсоединяется к заливной горловине радиатора.

Такая конструкция позволяет излишкам разогретой охлаждающей жидкости попадать в бачок. А при остывании двигателя — компенсировать объем жидкости в системе из его содержимого. При этом процессе исключается попадание в радиатор воздуха.

Что такое расширительный бачок в автомобиле

В системе подачи топлива есть один малозаметный и в то же время необходимый элемент, который называется расширительным бачком.

Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур.

По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.

Тосол (или антифриз) — это жидкость, изготовленная на основе раствора пропилена или этиленгликоля, поэтому она имеет повышенный процент расширения при нагревании.

Именно такой состав жидкостей позволяет качественно охлаждать двигатель, поэтому в систему охлаждения и заливается тосол или антифриз.

То есть если эту жидкость залить по максимуму, то при нагревании она начнёт расширяться и выдавливаться из клапанов или стыков шлангов.

После остывания мотора тосол снова примет свой обычный объём. Чтобы исключить возможные вытекания охлаждающей жидкости и был установлен расширительный бачок.

В зависимости от модели машины бачок может иметь разные формы и объёмы

Где находится бачок расширения в автомобиле

На всех моделях транспортных средств бачок расширения устанавливается в подкапотном пространстве.

Однако в зависимости от конструктивных особенностей той или иной машины, бачок может крепиться к разным частям кузова.

Чаще всего расширительный бачок устанавливается в непосредственной близости от радиатора, так как именно радиатор отвечает за охлаждение жидкостей во время движения.

Бачок с охлаждающей жидкостью устанавливается рядом с радиатором для удобства работы системы

Конструктивные особенности

Расширительные бачки на все модели автомобилей изготавливаются из прочных полупрозрачных пластиковых сплавов.

На боковой части изделия обязательно должна присутствовать шкала деления, которая позволит отслеживать объём жидкости в системе.

С точки зрения строения расширительный бачок — это самый простой элемент любого автомобиля.

Он представляет собой пластиковую ёмкость со специальным датчиком.

Бачок закрывается плотной крышкой с резьбой, которая обеспечивает полную герметичность системы охлаждения.

Расширительный бачок состоит из двух элементов — самого корпуса и крышки

Принцип работы

В результате работы двигателя охлаждающая жидкость начинает нагреваться.

Соответственно, тосол (антифриз) расширяется, а давление в системе начинает расти.

В тот момент, когда показатель этого давления превышает 120 кПа, открывается выпускной клапан на бачке.

Если же давление уменьшается и становится ниже отметки 83 кПа, то клапан закрывается.

Таким образом, излишки охлаждающей жидкости всегда могут поступить в бачок расширения, что исключает повреждения шлангов, патрубков и даже самого радиатора.

Когда двигатель заканчивает свою работу, давление охлаждающей жидкости в системе постепенно падает.

При прохождении отметки в 3 кПа уже открывается клапан на впуск на бачке, благодаря чему в него поступает воздух.

Свежий воздух быстро нормализует давление, количество жидкости в бачке сокращается.

В полости бачка в процессе движения постоянно находится разное количество охлаждающей жидкости

Неисправности РБ и причины

Понижение уровня ОЖ:

• течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
• не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

• из-за уменьшившегося объема жидкости вследствие утечек;
• не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

• течет расширительный бак;
• неисправность предохранительного клапана.

Ремонт расширительного бачка

Стоит помнить о том, что конструкция бачка расширения — простейшая, поэтому водителям даже в голову не приходит, что именно в нём может выйти из строя.

Однако в силу того, что это ёмкость с резиновой крышкой, именно прокладка часто вызывает проблемные ситуации на дорогах.

Ведь потеря герметичности для системы охлаждения неприемлема.

Нередки случаи подтекания бачка на входах и выходах шлангов.

Единственный вариант — заменить шланги и зафиксировать их новыми хомутами.

Изредка из-за ДТП или иных механических воздействий может быть повреждён сам пластиковый корпус бачка.

Заклинивание крышки-клапана

Не стоит забывать, что крышка не просто выполняет роль заглушки, она ещё служит клапаном, который выпускает избыточное давление в системе охлаждения двигателя.

Если при езде из-под крышки начинает раздаваться шипение, значит, износилась резиновая прокладка — крышку необходимо срочно заменить.

Крышки стоят недорого, благодаря чему всегда можно купить изделия на запас

В том случае, если крышка зашипела в дороге и нет возможности купить новую, можно провести ремонт изделия своими руками:

Дождаться, когда мотор остынет, и спадёт давление в системе охлаждения.

Разобрать крышку на части (вытащить резинку и пружинку клапана) — эти процедуры можно выполнить как руками, так и отвёрткой с тонким плоским лезвием.

Отпилить часть пружинки на несколько витков и снова собрать крышку.

Даже если резиновый уплотнитель сильно стёрся, этих мер должно хватить на какое-то время, чтобы создать герметичность в системе.

Разрыв корпуса бака — что делать

Также (достаточно редко) может произойти разрыв самого корпуса бачка.

Однако в этих случаях ремонту изделие не подлежит — проще купить новый бачок и поставить на место старого.

Однако некоторые автолюбители пытаются склеить трещинки на корпусе, в этом вопросе главное — правильно подобрать материал.

Есть такая хорошая вещь — cosmofen 12. В буквах могу ошибаться, но вцелом название такое. Служит для клейки пластика. Склеивает в течении пяти сек. и надолго. Склеил нечаянно себе пальцы — оторвал только с мясом. Найти трудно. Спросите у тех, кто делает наружную рекламу из пластика. У них должно это быть обязательно. Склеивать нужно с первого раза. Хорошо обезжирьте. Потому что, на второй слой он не берется. А так как он въедается в пластик снять его будет проблематично. Число после названия может быть разное. Для чего не знаю, поинтересуйтесь там где его найдете, что оно означает.

Боливар

http://www.delicaclub.ru/forum/index.php?/topic/1869-remont-radiatora-i-rasshiritelnogo-bachka/

Важно выбрать качественный клей, который выдерживает высокие и низкие температуры

Нарушение герметичности соединения бачка с патрубками

Эта проблема обычно связывается с неправильным подбром диаметра патрубков на ввод и отвод тосола.

Если шланги больше штуцеров бачка, рекомендуется обработать места стыков автомобильным герметиком.

Только перед обработкой нужно будет слить охлаждающую жидкость из бачка и отсоединить сам шланг:

Слой герметика нанести сначала на внутреннюю часть патрубка, потом на внешнюю.

Подождать 5 минут, пока герметик высохнет.

Патрубок надеть на штуцер бачка и затянуть новым хомутом.

Только спустя сутки можно заливать охлаждающую жидкость, так как герметик должен просохнуть максимально качественно.

Патрубок должен подходить по размеру к штуцеру, в случае несовпадений поможет герметик

Конструкция и особенности расширительных бачков

Используемые сегодня расширительные бачки имеют принципиально одинаковую конструкцию, которая отличается простотой. Это емкость объемом не более 3 — 5 литров, форма которой оптимизирована для размещения в подкапотном пространстве автомобиля. В настоящее время наибольшее распространение получили бачки из полупрозрачного белого пластика, однако на рынке представлены и изделия из металла (как правило, для старых отечественных автомобилей ВАЗ, ГАЗ и некоторых грузовиков). В бачке выполнено несколько элементов:

• Заливная горловина, закрытая пробкой с паровым и воздушным клапанами;
• Штуцер для присоединения шланга от радиатора охлаждения двигателя;
• Опционально — штуцер для присоединения шланга от термостата;
• Опционально — штуцер для присоединения шланга от радиатора отопителя салона;
• Опционально — горловина для установки датчика уровня охлаждающей жидкости.

Таким образом, в любом бачке обязательно присутствуют заливная горловина с пробкой и штуцер для присоединения шланга от основного радиатора охлаждения силового агрегата. Данный шланг называется пароотводящим, так как через него из радиатора отводится горячая охлаждающая жидкость и пар. При такой конфигурации штуцер располагается в самой нижней точке бачка. Это наиболее простое решение, однако компенсация утечек охлаждающей жидкости осуществляется через радиатор, что в ряде случаев снижает эффективность работы системы охлаждения.

Во многих бачках дополнительно используется шланг для присоединения к термостату, в этом случае пароотводящий шланг присоединяется к штуцеру в верхней части бачка (на одной из его боковых стенок), такое же положение имеет и штуцер для присоединения к радиатору отопителя. А шланг, идущий на термостат, выводится от штуцера в нижней точке бачка. Такая конструкция обеспечивает лучшее наполнение системы охлаждения рабочей жидкостью из бачка, в целом система работает более эффективно и надежно.

Практически во всех современных расширительных бачках используется датчик уровня жидкости, встроенный в специально предназначенную для этого горловину. Наиболее часто это сигнализатор простейшей конструкции, который оповещает о критическом снижении уровня охлаждающей жидкости, но, в отличие от датчика уровня топлива, не информирует о текущем количестве жидкости в системе. Датчик соединен с соответствующим индикатором на приборной панели автомобиля.

Пробка расширительного бачка, как и пробка основного радиатора, имеет встроенные клапаны: паровой (высокого давления) для сброса давления при чрезмерном нагреве охлаждающей жидкости, и воздушный для выравнивания давления в системе при ее охлаждении. Это обычные пружинные клапаны, срабатывающие при достижении определенного давления внутри бачка — при повышении давления отжимается паровой клапан, при понижении — воздушный. Клапаны могут располагаться отдельно или совмещаться в единую конструкцию.

Бачок устанавливается в подкапотном пространстве недалеко от радиатора, соединяясь с ним и с другими компонентами посредством резиновых шлангов различного сечения. Бачок несколько приподнят над радиатором (обычно его средняя линия совпадает с верхним уровнем радиатора), что обеспечивает свободное поступление жидкости (самотеком) из бачка в радиатор и/или в корпус термостата. Бачок и радиатор образуют систему сообщающихся сосудов, поэтому по уровню жидкости в бачке можно оценивать и уровень жидкости в радиаторе. Для контроля на корпусе бачка может наноситься шкала или отдельные метки с указателями «Min» и «Max».

Расширительные бачки для систем ГУР и гидравлики имеют похожую конструкцию, однако они изготавливаются только из металла, так как работают под высоким давлением. Также в этих деталях отсутствуют датчики уровня и метки, но пробка обязательно оборудована клапанами для выравнивания давления в системе на различных режимах. Присоединение шлангов осуществляется с помощью специальных наконечников, иногда — с помощью резьбовых штуцеров.

Расчет расширительных бачков

Для того чтобы рассчитать расширительный бак необходимо посчитать общий объем всей системы. Он равняется сумме объемов: отопительного котла, трубопроводов и приборов отопления. Для того чтобы определить объем радиатора и котла не нужно производить никаких расчетов, так как значение указывается на паспорте оборудования. Чтобы рассчитать объем трубопроводов нужно узнать площадь внутреннего сечения труб, а затем умножить ее на длину. Если же в отопительной системе установлены трубопроводы с разным диаметром, то следует каждую трубу рассчитать по-отдельности, а полученные объемы сложить.

Расширительный бачок должен обеспечивать увеличение объема жидкости примерно на 10%. Если объем теплоносителя составляет 400 литров, то объем вместе с расширительным баком должен составить 440л. Следовательно, объем бачка должен быть 40 литров. Но такой расчет является приблизительным и может сильно отличаться от реального, поэтому лучше произвести точный расчет. В интернете есть много калькуляторов, которые в онлайн режиме произведут расчет расширительного бачка. Для более точного результата лучше использовать несколько калькуляторов.

Ремонтировать или заменять?

Если в баке не герметично закрывается крышка или неисправен поплавок уровня жидкости – смело приступайте к ремонту. Иначе потребуется устанавливать новый бачок.

Приобретайте для установки только оригинальные детали и расходный материал. Они служат дольше, да и легче обслуживаются.

Этапы замены, что для этого потребуется.

Для того, чтобы заменить расширительный бачок ОЖ, понадобится привычный набор инструментов. Это:

• плоскогубцы;
• отвертки;
• напильник;
• ключи различного размера;

Помимо этого, вам нужна будет наждачная бумага, для полировки отверстий бачка. Жесткость не особо важна, но учтите, что очень мелкой бумагой вы будете орудовать дольше, а очень крупной рискуете повредить бак.

Важно помнить, что крепление бачка должно производиться только согласно инструкции!

Если автомобиль недавно был на ходу, дождитесь его остывания. Освободите радиатор от крышки, чтобы упало давление в системе. Пока автомобиль остывает, можно заняться обработкой нового бачка.

Возьмите напильник, подойдет и крупнозернистая наждачная бумага. Обработайте бак, сняв с него заусенцы. Вам необходимо добиться абсолютно гладкой, ровной поверхности.

Возвращаясь к старому баку внутри автомобиля: вам необходимо его снять. Для этого необходимо подобрать ключ подходящего размера. Снимите две гайки. Слейте ОЖ из бака. Следующий этап – снятие неисправного бака и замена его новым. Открутите шланг для вывода испаряющейся жидкости и закрепите его на новом баке. Проверьте патрубки на целостность, подсоедините их к установленному баку.

Осторожно закрутите механизм. Помните, что хомуты лучше затягивать вблизи широкого конца патрубка.

Если есть необходимость, добавьте антифриз. Установив бачок, попробуйте завести автомобиль, дождитесь нагрева до необходимой температуры и на радиаторе заработает вентилятор. Крышка бачка в этом случае производит регулировку давления.

Если система работает исправно, но датчик на приборной панели показывает низкий уровень, причина поломки в электронном датчике. Его нужно купить отдельно. Для того, чтобы заменить датчик отсоедините с крышки фишку, выкрутите датчик, вставьте новый, закрутите фишку и поставьте крышку обратно.
