Как заменить ремкомплект главного тормозного цилиндра

Как поменять ремкомплект главного тормозного цилиндра

В прошлом году я его уже перебирал. Но, во-первых, в тот раз я не делал фоток, а во-вторых, мне и кроме фоток есть что добавить к теме ремонта ГТЦ.

В этот раз педалька ещё не начала проваливаться так криминально, как раньше, но ремкомплект заказан и пришёл ещё зимой — так не пропадать же добру! К тому же руки чесались. А показания к ремонту в этот раз только в том, что если долго ехать не тормозя (а на трассе такое часто бывает), а потом нажать педаль тормоза очень нежно (для плавного замедления, на трассе и такое часто бывает), то от нежного нажатия она проваливалась, а машина не замедлялась. В принципе, я уже привык нажимать её пожёстче, но всё же тормоза — это святое, и вообще эксплуатация машины с неисправными тормозами запрещена неспроста.

Лирическое отступление. Переборка ГТЦ состоит в замене манжетов на толкателях. В оригинальном ремкомплекте манжеты идут сразу в сборе с толкателями, то есть производитель не предусмотрел самостоятельной переборки. Думаю, неспроста эти манжеты надеваются только в заводских условиях. Кроме того, насколько я помню, нельзя заказать отдельно корпус ГТЦ. Только в сборе. Думаю, тоже неспроста. Вывод — не надо его перебирать! Покупайте новый в сборе! Когда я узнавал, можно было купить где-то в районе 3-5 тыр дубликат типа для Карины Е. По креплению на вид подходит, диаметр тот же, да и вообще на фотках похоже. Если бы у меня не было ремкомплекта, или руки не чесались бы — заменил бы в сборе, чего и вам желаю!

Вы ещё здесь, читатель? Всё-таки решили перебирать? Ну что ж, это тоже вариант, которого мне хватило на лето, осень и зиму и на 30 000 километров. И вполне возможно, что хватило бы и на дольше. Почему? А давайте посмотрим, как я его перебирал, в процессе и увидим почему.

Итак, приступаем. Нам понадобится: разрезной ключ на 10 для откручивания тормозных трубок, головка на 12 для откручивания самого ГТЦ от машины, съёмник стопорных колец, карданчик для головки, удлинитель для трещётки и сама трещётка. Ну и ремкомплект конечно же.

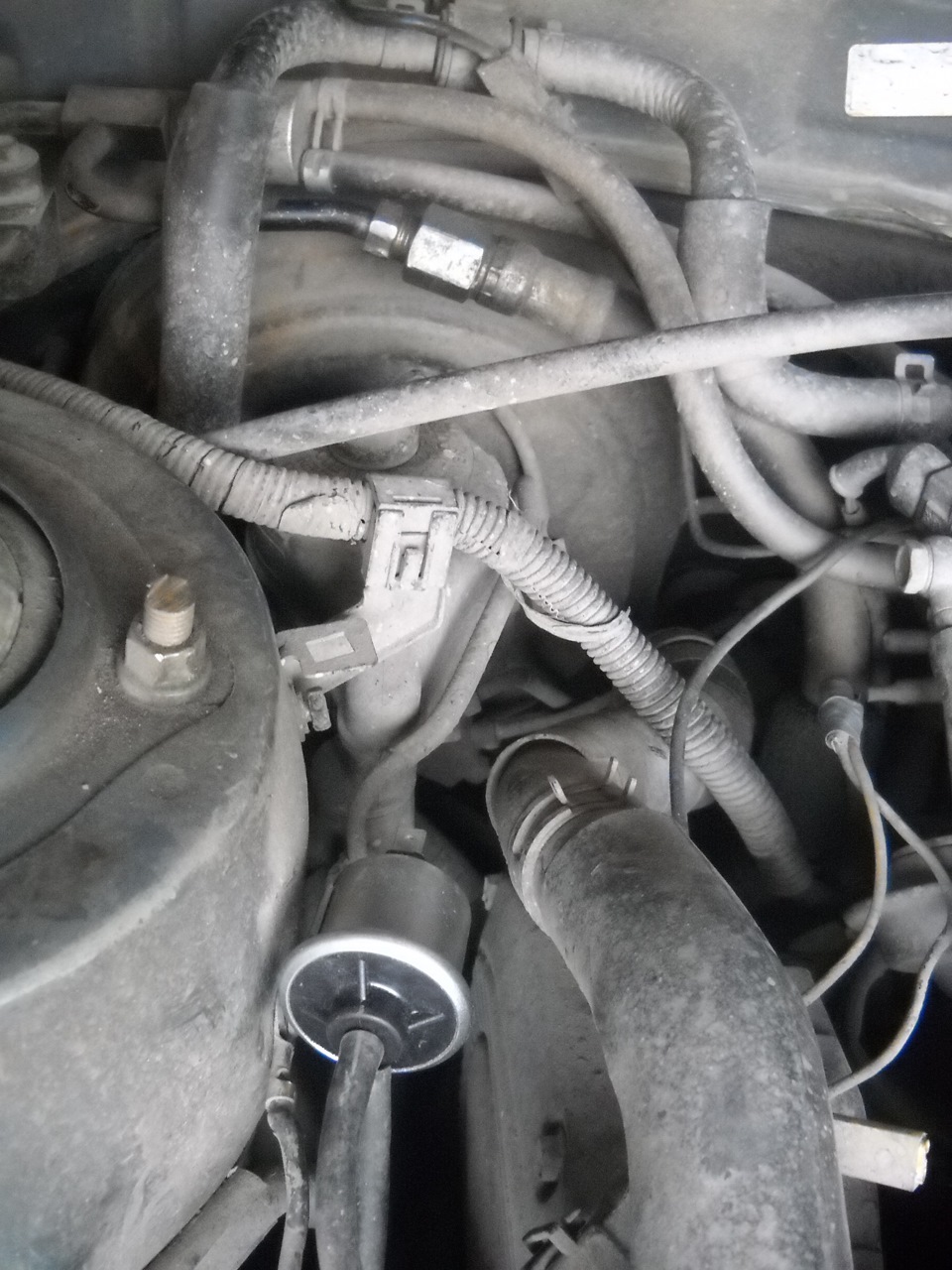

Сначала отодвигаем провода и шланги, которые могут помешать.

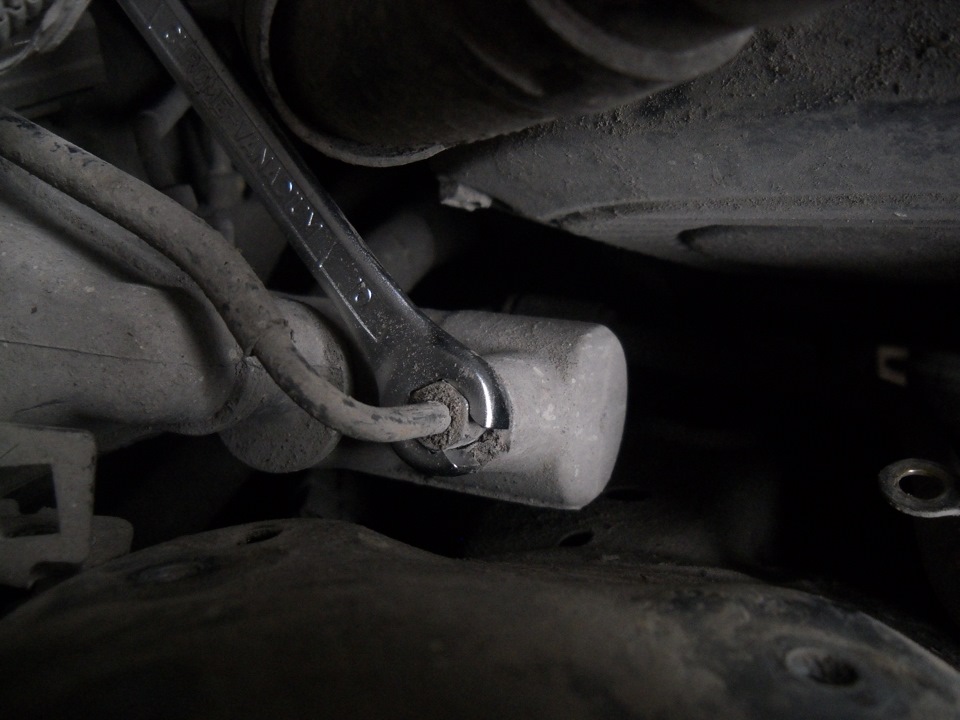

Потом ослабляем крепления тормозных трубок.

Откручиваем ГТЦ от машины. Три гайки на 12, две видно, третья спряталась снизу. При откручивании понадобятся и удлинитель, и карданчик, а мне понадобился ещё и весь мой бранный лексикон. Как я в прошлый раз открутил а потом и прикрутил его без карданчика — ума не приложу.

Ну да ладно, открутили цилиндр — откручиваем трубки, снимаем ГТЦ с машины и кладём на операционный стол

Для каждого автомобилиста поломка машины огорчение, но многие проблемы можно решить без СТО благодаря готовому ремкомплекту. Для главных тормозных цилиндров такие наборы тоже существуют, а вот как ими воспользоваться, разберемся ниже.

Симптомы поломки

Ниже выделим основные признаки неисправности данного механизма:

• Увеличенный ход педали.
• Неравномерное торможение.
• Слишком мягкая педаль.
• Увеличенный тормозной путь.

Также проблема может сопровождаться утечкой тормозной жидкости из бачка. Он находится вверху главного цилиндра. Уровень должен быть не ниже среднего.

Неисправности и диагностик ГТЦ

Определить, что требуется ремонт или полная замена ГТЦ ВАЗ 2110 можно по следующим признакам:

• Чересчур мягкая педаль тормоза.
• При нажатии на педаль, она не возвращается в исходное положение.
• На корпусе вакуумного усилителя и в местах стыка с ГТЦ появляются подтеки рабочей жидкости.
• В момент торможения заедает педаль.

Если появились такие признаки, то необходимо провести диагностику, а только потом браться за ремонт агрегата. Проверку необходимо начинать с корпуса – на нем не должно быть трещин и подтеков рабочей жидкости. Далее нужно осмотреть уплотнительные кольца на наличие повреждений и потертостей. Если уплотнители разбухли, то здесь ремонт не нужен, достаточно будет промыть главный тормозной цилиндр спиртом.

Также агрегат должен быть полностью герметичен. Проверить это можно только на специальном стенде, поэтому своими руками такую диагностику провести нельзя. Если с герметичностью проблем нет, то стоит перейти к проверке зазора между ГТЦ и поршнями – исходные параметры присутствуют в руководстве по обслуживанию ВАЗ 2110.

Принцип действия

Когда оказывается давление на педаль, шток ВУТ воздействует на поршень. Он в процессе движения заблокирует компенсационное отверстие. Это приведет к росту давления в первом тормозном контуре. Затем давление будет повышаться и в другом контуре.

Максимальная величина давления обеспечит работу тормозных механизмов. Когда тормоза больше не нужны, поршни под действием возвратной пружины вернутся в изначальное положение, а давление в снова станет близким к атмосферному.

Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

Главный тормозной цилиндр (ГТЦ) – один из основных элементов тормозной системы, от которого зависит насколько безопасным будет эксплуатация автомобиля. Водитель обязан следить за его исправностью. Если обнаружены неисправности, необходимо сразу же принимать меры. Халатность и затягивание с ремонтом может привести к аварии. Выявить неисправности и отремонтировать ГТЦ ВАЗ 2107 можно самостоятельно.

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

• распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
• передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
• направляет лишнюю ТЖ в расширитель;
• возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

• на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
• для того, чтобы затормозить, нужно сильно давить на педаль;
• большой свободный ход педали, порой она проваливается;
• при резком торможении машина уходит в сторону от направления движения;
• машина медленно тормозит, педаль максимально отжата;
• утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

• с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

• выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
• далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

• набор ключей;
• спецключ для выкручивания тормозных трубок;
• отвертка;
• груша или шприц;
• узкогубцы;
• пластиковый бутыль для жидкости;
• ветошь;
• репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

• Ослабив крепления хомутов, отсоединяем тормозные трубки от ГТЦ и опускаем их в пластиковую бутылку.
• Далее откручиваем три шланга тормозных контуров. Вынимаем их из гнезд и вставляем изготовленные заглушки.

• Откручиваем гайки крепления ГТЦ к усилителю и снимаем его со шпилек. При снятии главного цилиндра нужно убрать шайбы, чтобы они не упали на пол.

• Если проводится замена, то на место снятого цилиндра устанавливается новый. Сборку производят в обратной последовательности, аккуратно затягивая крепления.

Замена ремкомплекта главного тормозного цилиндра ВАЗ 2107.

Разборка ГТЦ и замена манжет

Перед тем как разобрать агрегат, нужно слить остатки ТЖ и ветошью вытереть корпус. Дальнейшие работы по замене манжет представляют собой последовательность действий:

• Плоской отверткой вынимаем пыльник, который установлен внутри цилиндра.
• Зажимаем ГТЦ в тисках ослабляем ограничительные болты. Выкручиваем торцевую пробку. Снимаем ее вместе с медной шайбой.
• Вынимаем изделие из тисков и выкручиваем полностью болты.

• Уложив цилиндр на ровную поверхность, аккуратно выталкиваем внутренности и раскладываем их в порядке очередности.

• Очищаем деталь от загрязнений как внутри, так и снаружи. Визуально осматриваем. Если найдены следы выработки или раковины, придется менять полностью ГТЦ.

• Отверткой снимаем резиновые уплотнители с поршней и меняем их на новые. Меняем также уплотнительные прокладки.

• Далее заталкиваем детали в ГТЦ согласно очередности.
• Вкручиваем гайку-пробку и ограничивающие болты. При надавливании на первый поршень проверяем, чтобы пружины отталкивали шток назад. Устанавливаем новый пыльник.
• Собранное устройство устанавливаем на прежнее место.

После выполнения работ делаем прокачку тормозов.

Как правильно прокачать тормозные контуры

При выполнении ремонта и замены элементов тормозной системы есть вероятность попадания в нее воздуха, что приведет к образованию воздушных пробок. Их присутствие снижает эффективность работы тормозов. Поэтому необходимо прокачать тормозные контуры согласно инструкции. Прокачку начинают с правого заднего колеса. Процесс состоит из следующих шагов:

• Автомобиль устанавливаем на подъемное приспособление.
• Проверяем уровень ТЖ в бачке, она должна находиться на максимальном уровне. При необходимости доливаем.

• Прокачку выполняют вдвоем. Один человек садится на место водителя, а второй спускается под машину, надевает на штуцер рабочего цилиндра один конец прозрачной трубки. Второй опускает в бутылку, в которой налито небольшое количеством ТЖ.

• Человек в салоне нажимает несколько раз на педаль тормоза и оставляет ее отжатой. С каждым нажатием педаль движется тяжелее.

• Помощник внизу откручивает штуцер пока из трубки не польется жидкость с пузырьками. Когда жидкость перестанет вытекать, штуцер закручивают обратно.

• Затем снова нажимаем несколько раз педаль, откручиваем штуцер и ждем пока вытечет жидкость с воздухом. Процедура повторяется до момента, когда из трубки потечет ТЖ без воздушных пузырьков.

Далее поочередно прокачиваются остальные колеса в таком порядке: левое заднее, правое переднее и левое переднее. Для доступа к штуцерам передних колес необходимо демонтировать колеса.

Во время работ нужно все время контролировать уровень ТЖ в расширителе и доливать при необходимости до максимума, чтобы исключить попадание воздуха в тормозную систему. После ремонта проверяем работу тормозов. Для этого выбираем дорогу, где почти нет движения.

Система тормозов ВАЗ 2107 имеет простую конструкцию, это дает возможность самостоятельного ремонта ГТЦ. Таким образом, водитель получит опыт авторемонтных работ и сэкономит деньги на посещении СТО.

Замена Ремкомплекта Главного Тормозного Цилиндра Ваз 2110

Правильно замена главного тормоза Сделать цилиндр ВАЗ 2110

Вагон 2110 отечественный автомобиль оснащен тормозная система с разделенными диагональными контурами для высокой эксплуатационной безопасности. Первый тип цепи предназначен для работы переднего правого и заднего левого тормозных устройств.

Схема второго типа предусматривает переднее левое и правое заднее устройства. Наличие двух цепей позволяет заменить их в случае отказа одного из них.

Если эффективность системы резко снижается, это часто указывает на состояние холостого хода тормоза главный цилиндр. Чтобы исправить ситуацию, вам необходимо отремонтировать или заменить такой компонент, как главный цилиндр.

инструменты

Для ремонта главного тормозного цилиндра ВАЗ 2110 потребуются следующие инструменты:

• Плоскогубцы;
• Отвертка;
• Ключи 13, 15, 17;
• Гаечный ключ на 17 колец;
• Торцевой гаечный ключ на 13;
• Специальный тормозной ключ 10;
• Тормозная жидкость;
• Некоторые компоненты: вилки; резиновые колпачки.

Тогда вы можете начать ремонт ВАЗ 2110 и заменить запчасти.

Демонтажные

Для замены и ремонта поврежденных тормозной цилиндр Основной тип, вам нужно удалить его из ВАЗ 2110, вам нужно сделать это в несколько шагов:

• Осторожно отсоедините все трубопроводы от такой детали, как главный цилиндр;
• Отсоедините жгуты проводов от индикатора тревоги. тормоз жидкости. Они связаны терминалами;
• Утечка жидкости и загрязнение механизма должны быть предотвращены; монтажные и трубопроводные отверстия должны быть закрыты;
• Затем снимите его вместе с резервуаром, чтобы открутить крепежные гайки, которые крепят его к усилителю вакуумного типа;
• После снятия датчика уровня жидкости ВАЗ 2110 вся тормозная жидкость должна быть слита из цилиндра и нагрета;

Ремонт ГТЦ (мастер тормозов цилиндр) ВАЗ 2108-2115

Ремонт автомобилей в гаражных (домашних) условиях. Комплект для ремонта Компания БРТ № 22.

2110 Ремонт главный тормозной цилиндр

Ремонт основной тормозной цилиндр на десять БЕЗ УДАЛЕНИЯ .

Вы можете только добавить, что, если в этом нет особой необходимости, вы не должны удалять резервуар из основного резервуара. Чтобы полностью разобрать, нужно снять резервуар. Он должен быть строго изменен, чтобы собрать и установить его на место.

Все компоненты должны быть промыты очищенной тормозной жидкостью или изопропиловым спиртом перед началом сборки. После этого вы должны тщательно высушить все компрессором, а затем протереть каждый сухой чистой тканью.

Главное Не допускайте попадания минеральных масел прямо или косвенно в компоненты, также опасно попадать в передние компоненты. тормозной цилиндр основной тип, керосин и дизель.

Ремонт нюансов

Уплотнения требуют особого внимания. Время пребывания колец в изопропиловом спирте не должно превышать двадцати секунд, после чего они должны быть немедленно высушены компрессором.

Поверхность зеркала и поршневые элементы должны быть идеально чистыми и не иметь ржавчины. Любая разборка и ремонт неисправного главного тормозного цилиндра должны сопровождаться заменой уплотнений, даже если они находятся в нормальном состоянии. Манжеты устройства также требуют внимания, если они опухшие и опухшие и требуют замены.

Ведь необходимо проверить упругость поршневых пружин, это нужно делать под нагрузкой. Длина пружины под воздействием нагрузки должна составлять 39,01–45,9 Н (3,8–4,8 кгс). 41 мм, в другом варианте такие показатели должны составлять 82,01–99,48 Н ( 8,35–10 15 кгс). 21 мм. В свободном состоянии пружина должна иметь длину 59,8 мм. Если у пружин нет таких индикаторов, их необходимо заменить.

Причина данной неисправности в том, что засорено или перекрыто компенсационное отверстие в корпусе ГТЦ.

Если педаль заедает, это говорит о подклинивании поршней в ГТЦ по причине попадания в цилиндр грязи. Также это может свидетельствовать о наличии лишней влаги в рабочей жидкости – она гигроскопична. С пылью в контуры системы могут попадать и небольшие твердые частицы. Именно поэтому рекомендуется регулярно менять жидкость в системе.

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;
• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

• устанавливаем другую, новую запчасть, производим сборку.

Снятие и разборка главного цилиндра тормоза

Перед сборкой промойте все детали чистой тормозной жидкостью. Не допускайте попадания минеральных масел, бензина, керосина или дизельного топлива на детали, т. к. могут быть повреждены резиновые манжеты.
Сборку главного цилиндра производите в следующем порядке:
1. Наденьте манжеты на поршни таким образом, чтобы их рабочие кромки были расположены в соответствии с рис. 3.

Рис. 3. Установка манжет главного цилиндра:
1 — наружные манжеты; 2 — главные манжеты; 3 — разделительные манжеты

2. Смажьте зеркало цилиндра тормозной жидкостью.
3. Установите пружины 32 и 40 (рис. 1) на поршни 33 и 41.
4. Смажьте манжеты тормозной жидкостью, рекомендованной в приложении 2, и вставьте поршни в корпус главного цилиндра.
Предупреждение. Тормозная жидкость должна быть чистой, не бывшей в употреблении.
5. Нажмите на хвостовик поршня 41 и установите упорный штифт 31.
6. Установите упорную шайбу 42, проставочные шайбы 26 и наружные манжеты 43, предварительно смазав их тормозной жидкостью.
7. Установите стопорное кольцо 44.
Предупреждение. При установке стопорного кольца осевое усилие на манжеты должно быть минимальным, в противном случае рабочая кромка наружной манжеты может попасть в проточку, что приведет к подсосу воздуха в вакуумный усилитель.
8. Установите соединительные втулки 30 на корпус, предварительно смазав их тормозной жидкостью, и вставьте в них трубки 29.
9. Наденьте бачок 28 на соединительные втулки.
10. Перед установкой главного цилиндра на вакуумный усилитель проверьте состояние уплотнительного кольца 27, при необходимости замените его.
